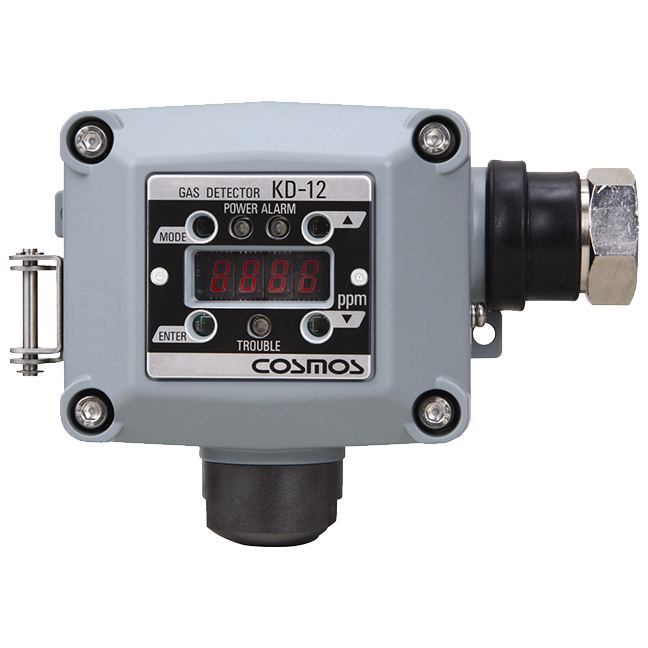

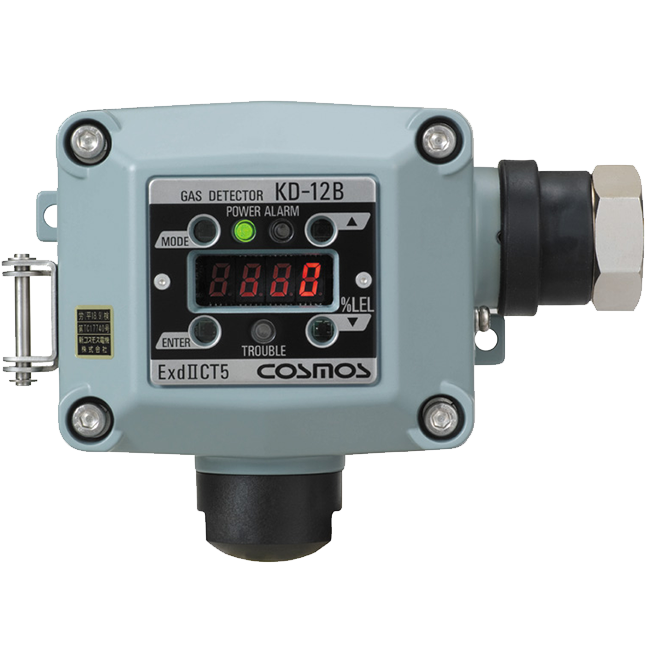

產品描述：多種型號對應多種氣體檢測
?
01.產品特點
·??帶濃度顯示功能，在現場可讀取濃度?
?
·??使用磁棒操作，維護簡單
?
·??單元式傳感器，方便替換
?
·??隔爆型外殼設計 Ex dⅡC T6 Gb ??
?
·??防水·防塵構造，保護等級IP66
?
02.產品參數
| 型號 | KD-12A | KD-12B | KD-12C | KD-12R |
| 檢測原理 | 熱線型半導體式 | 接觸燃燒式 | 氣體熱傳導式 | 非分散紅外線式 |
| 檢測對象氣體 | 可燃性氣體、毒性氣體 | 氫氣、氦氣、二氧化碳等 | 甲烷、丙烷、二氧化碳 | |
| 檢測方式 | 擴散式 | |||
| 檢測范圍 | 根據規格而定 | |||
| 報警設定值 | 根據規格而定 | |||
| 報警精度 | 可燃性氣體:同等條件下報警設定值的±25% | 同等條件下報警設定值的±25% | ||
| 毒性氣體:同等條件下報警設定值的±30% | ||||
| 報警延遲 | 可燃性氣體: 報警設定值濃度的1.6倍氣體下，反應時間30秒以內 | 報警設定值濃度的1.6倍氣體下， 反應時間30秒以內 | ||
| 毒性氣體: 報警設定值濃度的1.6倍氣體下，反應時間60秒以內 | ||||
| 報警顯示 | 氣體報警: 紅色LED燈閃爍 | |||
| 故障報警: 黃色LED燈閃爍(傳感器斷線、傳感器零點低下、電源電壓異常等) | ||||
| 外俢輸出 | 氣體濃度模擬信號: DC4-20mA(電源負極共用) | |||
| 氣體報警接點※3? 1a無電壓接點/自動復位(額定電壓:AC250V0.5A或DC30V0.5A負載電阻) | ||||
| 氣體濃度顯示 | LED顯示屏: 4位數字顯示 | |||
| 操作方法 | 4點磁性開關 | |||
| 防爆結構 | Ex d llC T6 Gb | Ex d llC T5 Gb | Ex d llC T6 Gb | |
| 保護等級 | IP66 | |||
| 適用電纜線 | 電纜線外徑:Ф10~13 | |||
| 5芯信號屏蔽線※3: CVV-S 1.25mm2 | ||||
| 3芯信號屏蔽線: CVV-S 2mm2或1.25mm2 | ||||
| 使用溫濕度范圍※4 | 溫度: -10℃~ +50℃ | |||
| 濕度: 10~90%RH(0~50℃) | ||||
| 電源 | DC24V(±20%) | |||
| 消耗電力 | 最大3W | 最大2.2W | ||
| 外形尺寸 | W158xH116xD68mm(突出部分除外) | W158xH120xD68mm(突出部分除外) | ||
| 重量 | 約1.2KG | 約1.3KG | ||
※1.訂貨前指定。
※2.環境溫度在20±2℃狀態下。
※3.端子臺型除外。
※4.無劇烈的溫度混度變化，無結露。
| 型號 | KD-12D | KD-12O | |
| 檢測原理 | 定電位電解式 | 隔膜伽伐尼電池式 | |
| 檢測對象氣體 | 一氧化碳 | 硫化氫 | 氧氣 |
| 檢測方式 | 擴散式 | ||
| 檢測范圍 | 0~100μmol/mol或0~150μmol/mol或0~250μmol/mol※1 | 0~30μmol/mol或0~50μmol/mol※1 | 0~25.0vol% |
| 報警設定值 | 滿量程100μmol/mol時(推薦值)25μmol/mol | 10μmol/mol | 18.0vol% |
| 滿量程為150μmol/mol、250μmol/mol時(推薦值)50μmol/mol | |||
| 報警精度 | 同等條件下報警設定值士30% | 同等條件下報警設定值±1.0vol% | |
| 報警延遲 | 報警設定濃度的1.6倍氣體下，反應時間60秒以內 | 通入10vol%濃度，5秒以內到達18vol%報警值※2 | |
| 報警顯示 | 氣體報警: 紅色LED燈閃爍 | ||
| 故障報警: 黃色LED燈閃爍(傳感器斷線、傳感器零點低下、電源電壓異常等) | |||
| 外部輸出 | 氣體濃度模擬信號:DC4-20mA(電源負極共用) | ||
| 氣體報警接點※3? 1a無電壓接點/自動復位(額定電壓:AC250V0.5A或DC30V 0.5A負載電阻) | |||
| 氣體濃度顯示 | LED顯示屏: 4位數字顯示 | ||
| 操作方法 | 4點磁性開關 | ||
| 防爆結構 | Ex d llC T6 Gb | ||
| 保護等級 | IP66 | ||
| 適用電纜線 | 電纜線外徑: Ф10~13 | ||
| 5芯信號屏蔽線※3: CVV-S 1.25mm2 | |||
| 3芯信號屏蔽線: CVV-S 2mm2或1.25mm2 | |||
| 使用溫濕度范圍※4 | 溫度: -10℃~ +40℃ | 溫度: 0℃~40℃ | |
| 濕度: 30~85%RH | 濕度: 30~85%RH | ||
| 電源 | DC24V(±20%) | ||
| 消耗電力 | 最大1.2W | ||
| 外形尺寸 | W158xH120xD68mm(突出部分除外) | ||
| 重量 | 約1.3kg | ||
※1.訂貨前指定。
※2.環境溫度在20±2℃狀態下。
※3.端子臺型除外。
※4.無劇烈的溫度混度變化，無結露。
?
